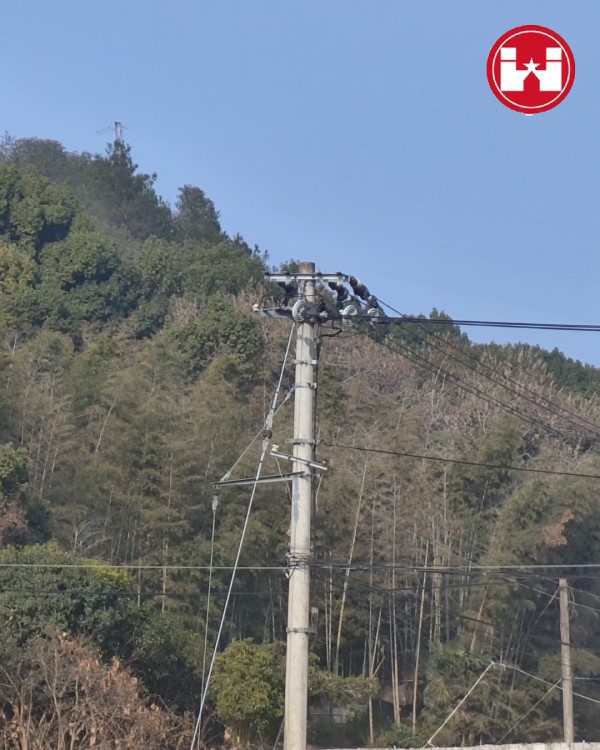

Att bestämma spännlängden mellan kraftledningsstolpar är en sofistikerad ingenjörsuppgift som styrs av internationella säkerhetskoder som t.ex.IEC 60826ochNESC. Avståndet är inte godtyckligt; det är en beräknad balans mellan elektriskt spel, mekanisk belastning och miljömotstånd.
1. Typiska spännlängder efter spänningsnivå
Baserat på globala ingenjörspraxis och kinesiska nationella standarder (GB 50061/50545), är typiska spann kategoriserade enligt följande:
| Linjetyp | Spänningsnivå | Typiskt spann (meter) | Miljö |
| Lågspänning (LV) | 220V / 380V | 30–70m | Stad/bostad (30–40 m) |
| Mellanspänning (MV) | 10kV | 50–100m | Landsbygdens distribution |
| Högspänning (HV) | 110kV – 220kV | 200–300m | Inter-transmission |
| Extra hög spänning | 500kV+ | 300–600m | Långa-bulkkraft |
2. Viktiga tekniska beräkningsfaktorer
Enligt GB 50545-2010 måste konstruktionen säkerställa tillräckligt horisontellt avstånd (D) och markfrigång (S):
- Formel för horisontellt avstånd: D=ki × (Lk + U/110 + 0.65√fc).
(Där Lkär spännvidden och fcär sagan).
- Markfrigång: S Större än eller lika med 0,012L + 1 (där L är spännvidden i meter).
3. Kritiska variabler i design
Topografi:I bergig eller kuperad terräng reduceras spännvidden vanligtvis med20-30%att hantera höjdförändringar och spänningar.
Klimatbelastning:Vindhastigheter och istjocklek är avgörande. Till exempel måste HV-ledningar motstå designerade vindhastigheter på minst25m/s.
Ledartyp:Vikten och draghållfastheten hos den specifika ledaren bestämmer hur mycket häng som är tillåtet över ett givet avstånd.
4. Hur Victory Electric Hardware stöder optimalt avstånd
När spännlängderna ökar, växer den mekaniska belastningen på förankrings- och anslutningspunkter exponentiellt. VIC-hårdvara är konstruerad för att möta dessa rigorösa krav:

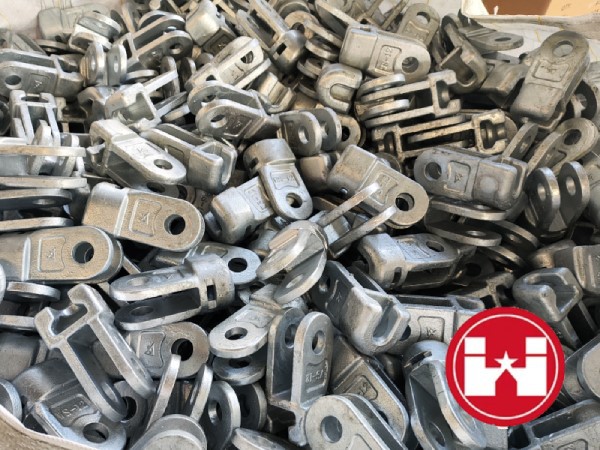

- Hantera hög spänning:För spännvidder som når 300-600m tillhandahåller VICSocket Clevismodeller med nominell felbelastning (RFL) upp till300KN, vilket säkerställer stabilitet under toppfelströmmar eller stormbelastningar.
- Vibrationsskydd:Långa spann är benägna att få eoliska vibrationer. VårPansarstängerochUpphängningsklämmorär utformade för att skydda ledare från utmattningsskador vid kritiska kopplingspunkter.
- Korrosionsbeständighet för lång livslängd:All VIC stålhårdvara är varm-förzinkad perASTM A153ellerISO 1461, upprätthålla strukturell integritet även i korrosiva landsbygds- eller kustmiljöer.
Slutsats: Professionellt urval är nyckeln
Oavsett om du följerIEEE 524för installation ellerGB 50545för design måste ditt stolpavstånd prioritera säkerheten. Victory Electric stödjer EPC-entreprenörer över hela världen genom att tillhandahålla tekniska datablad och hög-hårdvara som möjliggör optimerade, kostnadseffektiva-spanndesigner.
