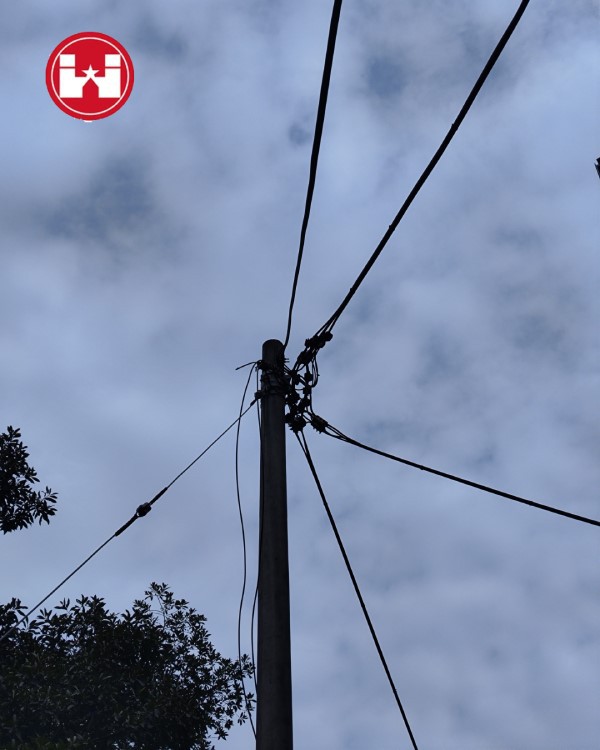

Inom kraftinfrastrukturindustrin är höjden på en elstolpe en kritisk parameter som säkerställer elsäkerhet, stöder tung hårdvara och uppfyller internationella bestämmelser. Oavsett om du följerANSI O5.1i USA ellerGB/T 4623i Asien är val av rätt höjd det första steget i linjestabilitet.
1. Typiska höjder efter tillämpning och spänning
Den totala höjden av en kraftledningsstruktur bestäms i första hand av spänningen den bär. Högre spänningar kräver större separation från marken för att förhindra elektriska ljusbågar.
| Linjetyp | Spänningsnivå | Typisk höjd (ovan mark) | Standardkälla |
| Låg spänning | < 1kV | 8 – 10 meter | GB 50061 / ANSI |
| Medelspänning | 10kV – 35kV | 10 – 15 meter | DL/T 5220 / NESC |
| Högspänning | 110kV – 220kV | 20 – 40 meter | IEC 60826 / GB 50545 |
| Extra-hög spänning | 500kV+ | 40 – 100+ meter | National Grid / GB 50665 |
Branschinsikt:I USA är den vanligaste föredragna höjden för nya verktygsstolpar40 fot (12,2 meter), enligt de senaste NESC-modellerna.
2. Den "dolda" längden: Hur djupt ska en stolpe begravas?
När man diskuterar stolphöjden måste ingenjörer skilja mellan totallängden och inställningsdjupet. En vanlig teknisk tumregel för stabil installation är:
Djup= {Total Length}/10 + 0.6 meter (2 fot)
Till exempel, en12-meterstolpen kräver ett gravdjup på ungefär1,8 meter, vilket lämnar 10,2 meter över marken.

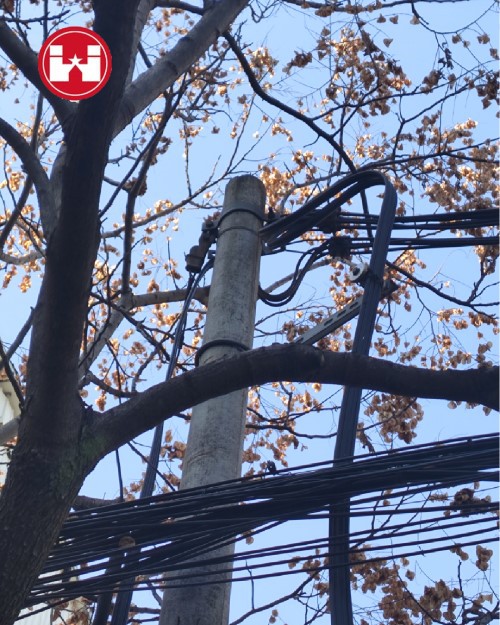

3. Nyckelfaktorer som bestämmer stolphöjden
Varför är stolpar så höga som de är? Ingenjörer använder tre primära variabler för att beräkna den minsta nödvändiga höjden:
Minsta markfrigång:För att säkerställa allmän säkerhet måste kablar hålla ett visst avstånd från marken (vanligtvis6,0m till 7,5mberoende på spänning och plats).
Maximal ledaresag:Ledare expanderar och sjunker när de värms upp eller under isbelastning. Stången måste vara tillräckligt hög för att bibehålla säkerhetsavstånd även vid maximal nedhängning.
Isolator och hårdvarustränglängd:Den vertikala längden på isolatorsträngar och länkhårdvara (som hylsor) ökar det totala höjdkravet.
4. Stödja höga stolpar medVictory Electric hårdvara
När stolparna blir högre och spännvidden längre, ökar det mekaniska kravet på beslagen. Victory Electric (VIC) ger den strukturella säkerheten som behövs för anslutningar på hög-höjd:
- Hög-länkmaskinvara:För höga transmissionstorn (20m-100m) erbjuder viSocket ClevisesochOkplattormed RFL (Rated Failure Loads) upp till300KNför att hantera massiva längdspänningar.
- Förformat skydd:Högre stolpar utsätts ofta för högre vindhastigheter. VårFörformade pansarstängerskydda ledare från vibrationsutmattning vid stödpunkter på hög-höjd.
- Standardöverensstämmelse:Alla VIC-kopplingar är testade motASTM A153galvaniseringsstandarder för att säkerställa att höjdkritiska-komponenter inte försämras över deras30-50 årlivslängd.
Slutsats
Från en vanlig 10-meters distributionsstolpe till ett 100-meters korsande torn är höjden grunden för elsäkerhet.Victory Electricstödjer internationella verktyg och EPC-entreprenörer med den exakta hårdvara som krävs för att göra dessa höjder möjliga.
