Att installera en 15-meter tung-användningsstolpe för en 10kV distributionsledning är en hög-precisionsuppgift som kräver den perfekta blandningen av tunga maskiners färdigheter och hög kvalitetpole line hårdvara. Med utgångspunkt i årtionden av fälterfarenhet, bryter denna guide ner de professionella teknikerna för att använda en grävmaskin för att sätta stolpar med maximal stabilitet och säkerhet.
1. För-Installation: Planering och utrustningsinställning
Framgången inom bruksbyggandet börjar långt innan stolpen lyfts.
Webbplatsundersökning och märkning
Innan du gräver, markera stolppositionen tydligt med en synlig påle. På landsbygden eller delade-markområden är det viktigt att verifiera fastighetsgränser för att undvika framtida rättsliga tvister. Noggrannhet i detta skede säkerställer att hela raden av stolpar förblir perfekt inriktade.
Säkerhetshacket "Left-Side Hook".
För grävmaskinister är sikt livet. Vi rekommenderar att svetsa lyftkroken påvänster sidaav hinkens baksida.
Varför vänstersidan?Eftersom de flesta grävmaskinens hytter är till vänster, gör detta att föraren kan ha en direkt siktlinje till vajern och bojorna.
Säkerhetsfördelar:Det förhindrar att repet vrids eller snäpper på grund av osynlig spänning ("entanglement"), vilket avsevärt minskar risken för att stången faller.

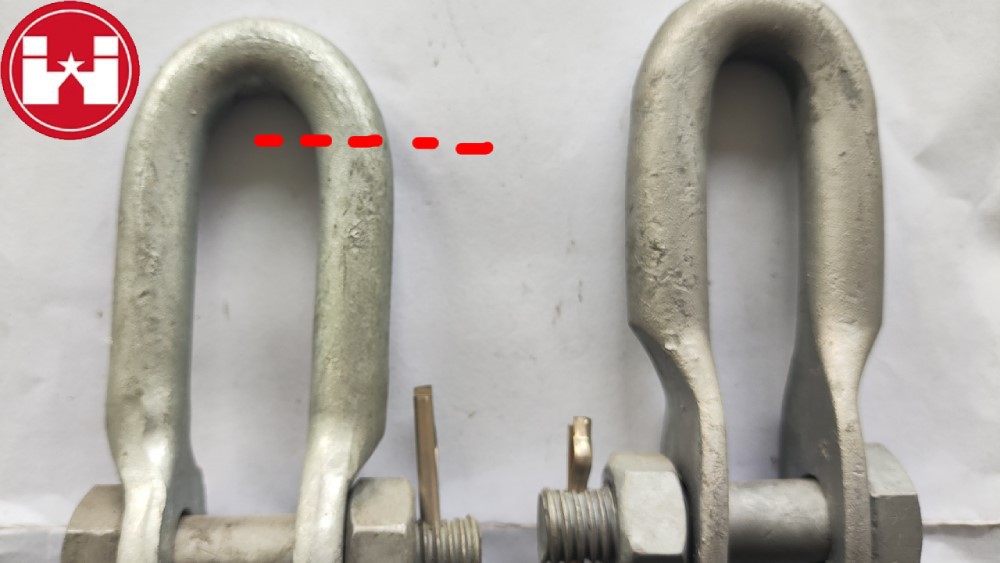

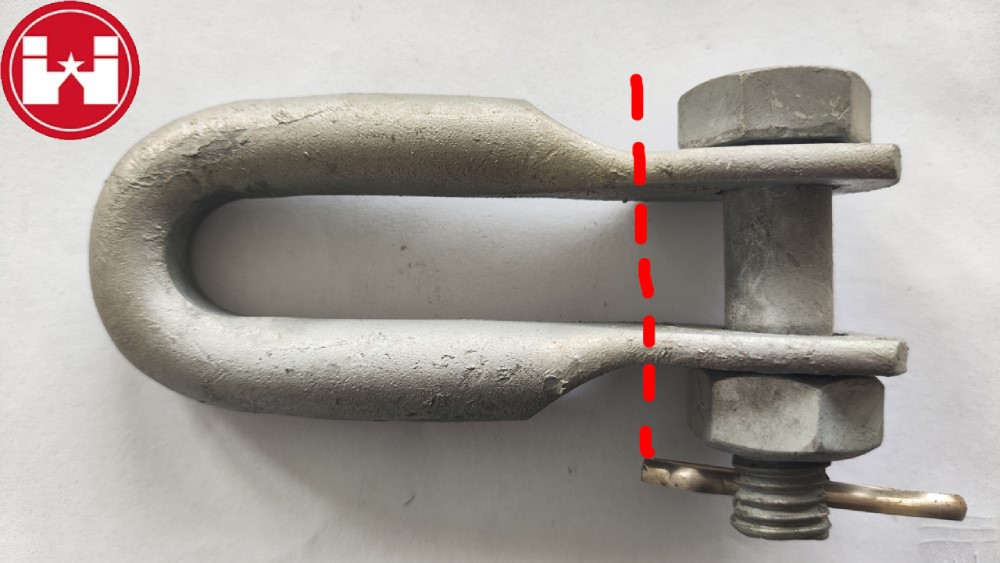

Operator's Pro-Tips om krokändring:> För huvudlyftkroken på grävskopan rekommenderar vi att du använder en tung-lastAnkarbygel(ursprungligen använd för ankarstenar). Detta ger den nödvändiga draghållfastheten för en 15m stolpe. För den mindre kroken som används för att placera bottenplattorna (grundstenar), använd en mindreAnkarbygel, men med ena sidan avskuren. Denna anpassade modifiering möjliggör snabb och enkel avkrokning när plattan väl sitter på botten av den djupa gropen.
2. Gräva grunden: 1/6-regeln
Stabiliteten hos en10kV kraftledningberor på djupet och kvaliteten på gropen.
Djupformeln:Som yrkesmässig standard ska gravdjupet vara minst1/6 av stavens totala längd.
För en 15-meters stav:Djup >=
= 2.5m.
Gropsgeometri:Håll hålet så vertikalt och smalt som möjligt. En tätare passning mellan stolpen och jorden ger bättre naturlig stabilitet under den initiala återfyllningen.
3. Grundkomponenter: Bottenplattor och Kickers
För 15 m tunga-pålar kan inte jorden ensam bära den vertikala belastningen. Du måste installera sekundär supporthårdvara:
Bottenplatta (grundsten):Använd en 80cm × 80cm armerad betongdyna i botten av gropen för att förhindra att den tunga stolpen sjunker med tiden.
Kickers (stabiliseringsstenar):Dessa installeras mitt-under återfyllningen för att "låsa" stolpen mot sidorörelse.
Victory Electric kvalitetstips:När du installerar tunga stolpar, belastningen påkorsarmarochisolatorerär enorm. Se till att du använder hög-avkastningHDG (varm-doppförzinkad)hårdvara från Victory Electric för att förhindra strukturell utmattning under lyftprocessen.
4. Lyfttekniker för 15 m tunga-stolpar
Till skillnad från 10m eller 12m stolpar, en 15m stolpe-helt klädd medkorsarmar, isolatorer, ochlinje hårdvara, kan intelyftas vertikalt av en vanlig 7-tons grävmaskin.
Att hitta balanspunkten
För att lyfta säkert, bind fast stållinan ungefär60–80 cm över tyngdpunkten (balanspunkt).
Om bunden för lågt: Stången förblir horisontell och lutar inte in i hålet.
Om bunden för högt: Grävmaskinens arm når inte tillräckligt högt för att klara marken.
Metoden "Steg-och-Push".
Placera basen:Placera stolpens bas precis vid kanten av gropen.
Positivt ramlyft:Lyft alltid från vänster sida (förarsidan) för bättre sikt.
Pivot:Lyft toppen av stången samtidigt som du trycker in basen i hålet.
Stabilitetsvarning:När du vrider stången åt sidan, sträck inte ut grävmaskinens arm för långt. Vikten av en 15m stolpe kan lätt tippa över en 7-tons eller 8-tons grävmaskin om tyngdpunkten förskjuts för långt ut.
5. Inriktning, kalibrering och slutlig säkring
När stången står i gropen, luta den lätt mot hörnet av hålet för stabilitet innan du släpper kroken.
Släpp kroken:Med kroken till vänster kan operatören se exakt när spänningen är borta för att säkert lossa repet.
Partiell återfyllning:Fyll gropen med jord tills det är ca 80 cm kvar till ytan.
Kalibrering:Använd detta steg för att justera vertikaliteten. När stolpen är perfekt lod, installera denkickers (stabiliseringsstenar).
Slutlig stampning:Fyll de återstående 80 cm och stampa jorden ordentligt.
Byggd på fälterfarenhet, med stöd av beprövad hårdvara
Framgångsrik installation av en 15-meters verktygsstolpe är inte bara en fråga om operatörens skicklighet och korrekt procedur beror också mycket på tillförlitligheten hos stolplinjens hårdvara som används under hela processen. Från det ögonblick som stolpen lyfts till dess slutliga inriktning utsätts komponenter som stolpklämmor, tvärarmar, bultar och isolatorbeslag för betydande dynamiska belastningar och installationsbelastningar.
Med mer än 25 års tillverkningserfarenhet sedan grundandet 1998,Victory Electric Power Equipment Co., Limitedhar länge fokuserat på att tillverka maskinvara för stolpledningar och elektriska armaturer som är speciellt utformade för verkliga-verkliga konstruktionsförhållanden. Våra produkter är konstruerade för att möta vanliga installationsmetoder som "steg-och-push"-metoden, med hög mekanisk hållfasthet och varm-förzinkat skydd för att säkerställa långtids-prestanda i krävande utomhusmiljöer.
Om du planerar eller genomför ett 10kV distributionslinjeprojekt och behöver pålitlig hårdvarusupport, finns vårt tekniska team tillgängligt för att hjälpa till med produktval och applikationsrådgivning.
Kontakta oss för att diskutera dina projektkrav och få professionell support för din nästa installation.
